Konkurs Wynalazków: Owijarka bel sterowana na pilota

Smykałka do majsterkowania i znajomość elektroniki pozwoliły naszemu Czytelnikowi zmodernizować ciągnik, który współpracuje z owijarką stacjonarną. Wszystkie funkcje obsługiwane są z pilota, więc owijanie bel może wykonywać tylko jedna osoba – czyli operator ładowarki.

Dawid Konieczka12 sierpnia 2019, 19:54

Prezentowany wynalazek to prosty sposób na rozwiązanie problemu z brakiem rąk do pracy. Pomysł na zmodernizowanie ciągnika współpracującego z owijarką zrodził się w głowie Krzysztofa Litwinko, któremu w prowadzeniu gospodarstwa pomaga syn Grzegorz. Młody rolnik był również zaangażowany w prace nad modernizacją sprzętu. Pomagał ojcu w Internecie znaleźć odpowiednie części, następnie wszystko podłączyć do centralki sterującej.

Dzięki modernizacji ciągnika możliwe jest obsługiwanie zestawu z owijarką za pomocą pilota. Wcześniej, przed modernizacją jedna osoba odpowiadała za załadunek bel na stół owijarki i odbiór owiniętych bel i ułożenie ich na pryzmie. Druga osoba w kabinie ciągnika Ursus C330 uruchamiała hydraulikę czyli obrót stołu owijarki, a po zakończeniu tego procesu konieczne było uniesienie TUZ, aby wyładować bele ze stołu. Gospodarstwo wynalazcy specjalizujące się w hodowli bydła i znajduje się w miejscowości Białosuknia w powiecie Monieckim.

Dzięki modernizacji wszystkie czynności przy owijaniu bel z podwiędniętą trawą wykonuje tylko jedna osoba – w tym przypadku operator ładowarki. Wymagało to sporo modernizacji, głównie w ciągniku Ursus C330 współpracującym z owijarką.

W Ursusie wymieniono tradycyjny rozdzielacz hydrauliczny na nowszą wersję. Można go obsługiwać dźwigniami lub elektrycznie. Umożliwia to unoszenie i opuszczanie podnośnika w ciągniku po wciśnięciu przycisku na pilocie. Innym przyciskiem na pilocie uruchamia się owijanie beli. Wynalazca zamontował też silnik elektryczny przy mechanizmie regulacji obrotów silnika.

Pomysłowy rolnik wykonał także centralkę, która steruje rozdzielaczem hydraulicznym ciągnika i obrotami silnika. Wynalazca zdecydował się 12 kanałowy moduł radiowy, co umożliwia sterowanie wszystkimi funkcjami za pomocą pilota, wcześniej sterownik miał być wyposażony w długi kabel. Wszystkie funkcje można także obsługiwać ręcznie przyciskami na pulpicie centralki. Ciekawostką jest to, że plastikowe podkładki z widocznymi oznaczeniami funkcji umieszczone pod przyciskami na centralce sterowniczej zostały wykonane na drukarce 3D.

ZAGŁOSUJ TERAZ na najlepszy Twoim zdaniem wynalazek!


1 z 8
Dzięki modernizacji ciągnika możliwe jest sterowanie pracą owijaki za pomocą pilota.

Dzięki modernizacji ciągnika możliwe jest sterowanie pracą owijaki za pomocą pilota.

2 z 8
Centralka sterująca i pilot.

Centralka sterująca i pilot.

3 z 8
Autor wynalazku: Krzysztof Litwinko (z prawej) i syn Grzegorz.

Autor wynalazku: Krzysztof Litwinko (z prawej) i syn Grzegorz.

4 z 8

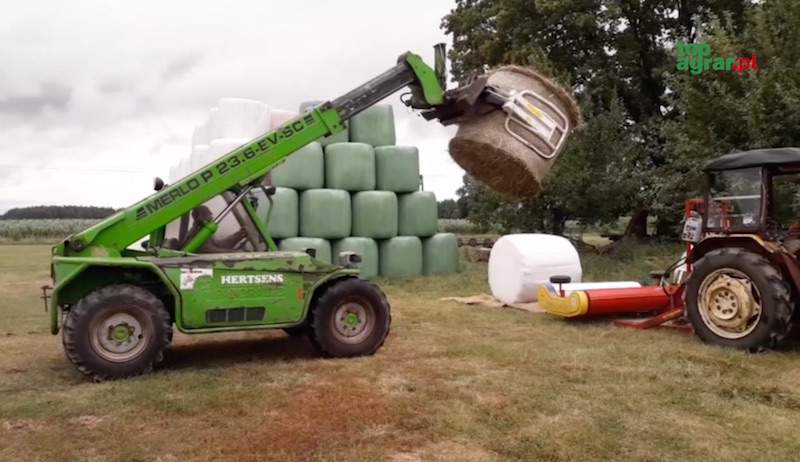

Dzięki modernizacji do owijania bel wystarcza tylko jedna osoba – operator ładowarki.

Dzięki modernizacji do owijania bel wystarcza tylko jedna osoba – operator ładowarki.

5 z 8
Rozdzielacz hydrauliczny w Ursusie C330.

Rozdzielacz hydrauliczny w Ursusie C330.

6 z 8
Rozdzielacz hydrauliczny w Ursusie C330.

Rozdzielacz hydrauliczny w Ursusie C330.

7 z 8
Centralka umożliwia obsługę wszystkich funkcji ręcznie naciskając przyciski.

Centralka umożliwia obsługę wszystkich funkcji ręcznie naciskając przyciski.

8 z 8

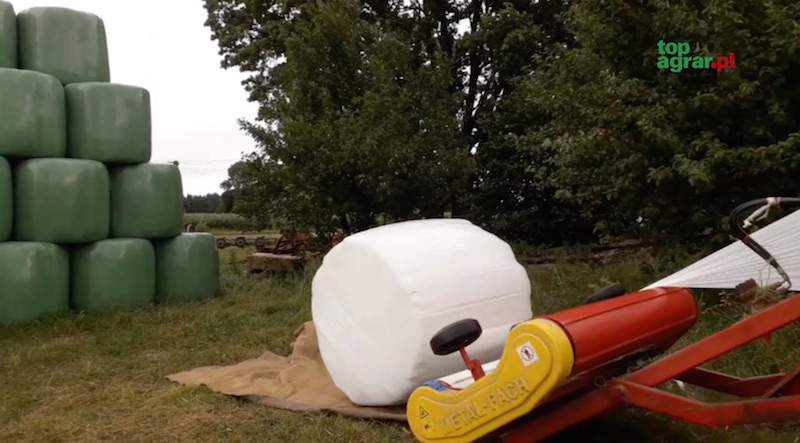

Dzięki modernizacji do owijania bel wystarcza tylko jedna osoba – operator ładowarki.

Dzięki modernizacji do owijania bel wystarcza tylko jedna osoba – operator ładowarki.
