Konkurs Wynalazków: Przyczepa do gromadzenia bel
Maszyna zbudowana przez naszego Czytelnika daje najwięcej korzyści podczas zwożenia bel z pola. Bele w ilości 4 lub 5 sztuk wyładowywane są w jednym miejscu, co skraca czas załadunku na przyczepy.
O zbudowaniu takiej przyczepy autor wynalazku Łukasz Stefaniak pomyślał w pierwszym roku użytkowania prasy zwijającej. Zmyślny rolnik prowadzi wspólnie z żoną 18 hektarowe gospodarstwo w miejscowości Szubsk Towarzystwo w powiecie kutnowskim. W gospodarstwie utrzymywanych jest ok. 25 krów mlecznych i młodzież.
Do zbudowania przyczepy Stefaniak wykorzystał nieużywany już kombajn buraczany Neptun, z którego wykorzystał elektrohydrauliczne sterowanie i oś. Sporo części w tym kompletny przenośnik pochodzi ze starego stertnika liści buraczanych. Przyczepa, która współpracuje z prasą zwijającą pozwala na gromadzenie 4, a nawet 5 bel w jednym miejscu. Cztery bele mieszczą się na przyczepie, kolejna z komory może zostać podana na przyczepę gdy rozpocznie się wyładunek bel. Dzięki takiemu rozwiązaniu rolnik, który sam zwozi słomę i bele trawy do gospodarstwa nie ugniata niepotrzebnie pola podążając do pojedynczo rozproszonych po polu bel. Materiał który musi załadować jest skumulowany w jednym miejscu, co znacznie skraca czas załadunku.
Maszyna po raz pierwszy wyjechała na pole wiosną ub. roku na czas zbioru pierwszego pokosu z użytków zielonych. Już po załadowaniu kilku pierwszych, ciężkich bel zielonki okazało się, że mocowanie siłownika unoszącego ramię załadowcze jest zbyt słabe. Konieczne okazało się wzmocnienie konstrukcji. Jak mówi rolnik przyczepa działa i spełnia swoje zadanie, ale wymaga jeszcze dopracowania.
Na ramieniu załadowczym jest czujnik, który odpowiada za automatyczne uniesienie ramienia i przekierowanie beli na przyczepę. Rolnik planuje zamontować na przyczepie kolejny czujnik w pobliżu ramienia załadunkowego. Czujnik ten odpowiedzialny będzie za automatyczne uruchomienie posuwu przenośnika podłogowego. Teraz rolnik te czynności wykonuje ręcznie używając sterownika ze starego kombajnu Neptun.
Praca w zestawie z prasą wygląda w następujący sposób: prasa informuje o pełnej komorze, rolnik uruchamia owijanie siatką, w tym czasie opuszcza ramię załadowcze przyczepy. Następuje wyładunek beli, bela przetacza się na ramię załadowcze. Bela przyciskając czujnik automatycznie unoszona jest na przyczepę. Następnie rolnik uruchamia posuw przenośnika podłogowego, aby przygotować miejsce do kolejnej beli. Kolejny krok to zamknięcie komory i początek prasowania kolejnej beli.
Maszyna choć wymaga jeszcze kilku modyfikacji została tak skonstruowana, aby wykorzystywać ją na wiele sposobów. Przykładem jest rampa wyładunkowa w tylnej części. Bele po wyładunku mogą być ułożone na polu w takiej samej pozycji jak po wyjściu z prasy. Wystarczy odkręcić 3 śruby i zmienić pozycję kilku drążków, aby bele układane były pionowo. Jak mówi Stefaniak bele układane są w taki sposób, gdy pogoda jest pewna, wtedy nie ma ryzyka, że materiał zamoknie. Poza tym Stefaniak do załadunku bel wykorzystuje chwytak na ładowaczu. Gdy bele ustawione są pionowo nie musi za każdym razem mocno wychylać chwytaka, jak ma to miejsce z belami ułożonymi w taki sam sposób jak o wyjściu z komory. To również skraca czas załadunku.
Przeczytaj również
Na przyczepie mieszczą się 4 b4l4 o średnicy 1,2 m.
Bela bezpośrednio z komory przetacza się na ramię załadowcze.
Czujnik na ramieniu odpowiada za automatyczne unoszenie.

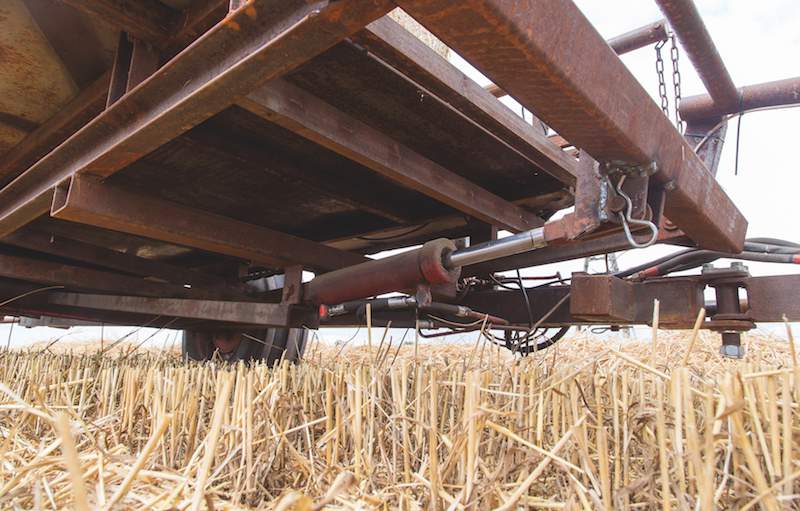

Mocowanie siłownika unoszącego ramię załadowcze.
Zaczep i wszystkie przyłącza zostały także wykonane przez autora wynalazku.
Z lewej sterownik od prasy, z prawej sterownik do obsługi przyczepy.
Łukasz Stefaniak – autor wynalazku.
Bele mogą być ułożone w takiej pozycji jak po wyjściu z komory prasy.
Bele mogą być ułożone także w pozycji pionowej.
Elektrozawory od starego kombajnu Neptun.
Przenośnik podłogowy od starego stertnika.

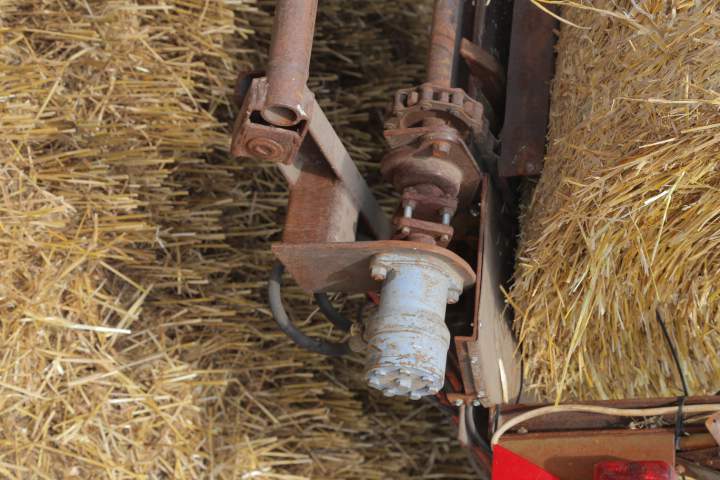

Silnik hydrauliczny napędzający przenośnik podłogowy.
Rampa wyładowcza w pozycji do wyładunku bel ułożonych jak po wyjściu z komory.
Demontaż drążków rampy wyładowczej.
Rampa wyładowcza w pozycji do wyładunku bel w pionie.
